En el diseño lumínico de un bloque quirúrgico, se trata de garantizar precisión, seguridad y confort tanto para el personal médico como para el paciente. Desde la temperatura en quirófano hasta el índice de reproducción cromática, cada parámetro está regulado para evitar errores clínicos, favorecer la concentración y mejorar los resultados operatorios.
En Luxes, adaptamos nuestras soluciones a los estándares y recomendaciones de iluminación en bloque quirúrgico, siguiendo normativas UNE, EN e ISO que abarcan desde el rendimiento lumínico hasta el control térmico, espectral y microbiológico.
1. UNE‑EN 12464‑1: Iluminación de los lugares de trabajo interiores
Esta norma europea establece los requisitos mínimos de iluminación para entornos interiores críticos como quirófanos, UCI o salas de diagnóstico avanzado.
Parámetros exigidos en quirófano según UNE‑EN 12464‑1:
- Iluminancia sobre la mesa quirúrgica: mínimo 10 000 lux, recomendable entre 40 000 y 100 000 lux para una visibilidad quirúrgica precisa.
- Iluminancia ambiental: al menos 1 000 lux durante la intervención y 500 lux en fases de limpieza o preparación.
- Uniformidad: ≥ 0,7 en zona operatoria; ≥ 0,5 en entorno próximo.
- Deslumbramiento (UGR): ≤ 19 para evitar fatiga visual.
- IRC (Índice de Reproducción Cromática): ≥ 90 para diferenciar tejidos con fidelidad.
- Reflectancia de superficies: paredes (0,3–0,8); suelos (0,1–0,5); superficies de trabajo (0,2–0,6).
- Temperatura de color: ≥ 4 000 K, ideal para mantener la alerta y reducir distorsiones cromáticas.

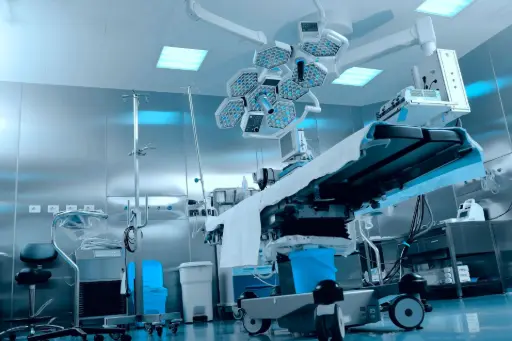

¿Por qué la luz de quirófano no proyecta sombra?
Gracias al diseño multicapa y a la geometría circular de las lámparas quirófano, los haces de luz convergen desde múltiples ángulos, eliminando sombras proyectadas por manos o instrumentos. Esta propiedad es clave en toda lámpara quirúrgica moderna, garantizando una iluminación continua y homogénea del campo operatorio.
2. ISO 14644‑1: Clasificación de limpieza para quirófanos
Los quirófanos se consideran salas blancas hospitalarias y su clasificación depende del grado de pureza del aire:
- ISO 5–6: quirófanos con flujo laminar (trasplantes, ortopedia, neurocirugía).
- ISO 7: quirófanos estándar de cirugía general.
- ISO 8: zonas de preparación, vestuarios o áreas de recuperación.
Esta clasificación implica que las lámparas quirófano deben ser herméticas, con índice de protección IP65 o superior, sin cavidades que acumulen partículas, y aptas para limpieza intensiva.
3. EN 60601‑2‑41: Especificaciones para luminarias médicas
Norma específica para luminarias quirúrgicas:
- Iluminancia central: entre 40 000 y 160 000 lux; mínimo garantizado incluso en caso de fallo.
- Profundidad de campo: mantiene niveles lumínicos elevados con obstrucciones.
- Marcado CE y conformidad con requisitos eléctricos y ópticos IEC 60601‑1.
Esta norma regula tanto el rendimiento como la seguridad de cada lámpara quirófano en quirófanos modernos.
4. ISO/IEC 80601‑2‑60: Seguridad térmica y espectral
Norma internacional que complementa a la anterior y establece:
- Temperatura superficial < 43 °C, evitando riesgo térmico en la zona operatoria.
- Radiación UV < 10 µW/lm y control IR: preserva tejidos y protege al personal.
- CRI ≥ 90 y temperatura de color entre 3 500–5 000 K.
- Flicker controlado (Pst ≤ 1) para evitar fatiga ocular prolongada.
Estas condiciones aseguran un entorno quirúrgico visualmente cómodo y biológicamente seguro.
5. CTE – DB HE3: Eficiencia energética en quirófanos
Normativa española de eficiencia lumínica en edificios sanitarios:
- VEEI (W/m² por 100 lux): fórmula = (Potencia × 100) / (Superficie × Em).
- Requiere regulación con sensores, temporización y máximo aprovechamiento de luz natural.
- Optimiza el consumo sin comprometer la calidad de la luz.
Complementos técnicos esenciales
- Profundidad de iluminación quirúrgica: mantenida según ópticas multicapa.
- Equilibrio entre CRI, UGR, lux y temperatura de color: un diseño sin compensación adecuada puede perjudicar el confort visual o el rendimiento.
- Materiales reflectantes en entorno quirúrgico: maximizan eficiencia y reducen fatiga.
Resumen normativo y técnico
| Normativa | Aspectos clave |
|---|---|
| UNE‑EN 12464‑1 | 40 000–100 000 lux; IRC ≥ 90; UGR ≤ 19; uniformidad y reflectancia |
| ISO 14644‑1 | Clasificación ISO 5–7; limpieza ambiental quirúrgica; luminarias IP65 |
| EN 60601‑2‑41 | Iluminancia 40 000–160 000 lux; seguridad eléctrica y óptica |
| ISO/IEC 80601‑2‑60 | Temperatura superficial < 43 °C; espectro seguro; CRI ≥ 90 |
| DB HE3 – CTE | Control de eficiencia mediante VEEI; sistemas de regulación y control lumínico |
Este compendio normativo y técnico está presente en el desarrollo de todos los sistemas de Luxes para quirófanos y salas críticas. Desde la definición del espectro de color hasta la elección de cada lámpara quirúrgica, todo se diseña para ofrecer una experiencia visual precisa, sin sombras, y energéticamente eficiente.
¿Quieres saber cómo Luxes aplica estos estándares en quirófanos reales?

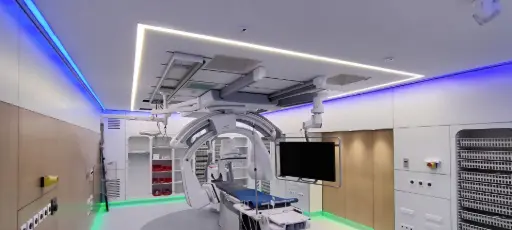

→ Ver proyecto quirófano Hospital Clínic de Barcelona
-
Asociación Española de Normalización (UNE). (2022). UNE-EN 12464-1: Iluminación de los lugares de trabajo – Parte 1: Interiores. Recuperado de https://www.une.org/encuentra-tu-norma/busca-tu-norma/norma?c=N0068596
- International Organization for Standardization (ISO). (2015). ISO 14644-1: Cleanrooms and associated controlled environments – Part 1: Classification of air cleanliness by particle concentration. Recuperado de https://www.iso.org/standard/53394.html
- International Electrotechnical Commission (IEC). (2022). IEC 60601-2-41: Medical electrical equipment – Part 2-41: Particular requirements for the basic safety and essential performance of surgical luminaires and luminaires for diagnosis. Recuperado de https://webstore.iec.ch/publication/66955
- ISO & IEC. (2017). ISO/IEC 80601-2-60: Medical electrical equipment – Part 2-60: Particular requirements for the basic safety and essential performance of dental equipment. Recuperado de https://www.iso.org/standard/68171.html
- Ministerio de Transportes, Movilidad y Agenda Urbana. (2023). Código Técnico de la Edificación – Documento Básico HE3: Eficiencia energética de las instalaciones de iluminación. Recuperado de https://www.codigotecnico.org/index.php/menu-he/
